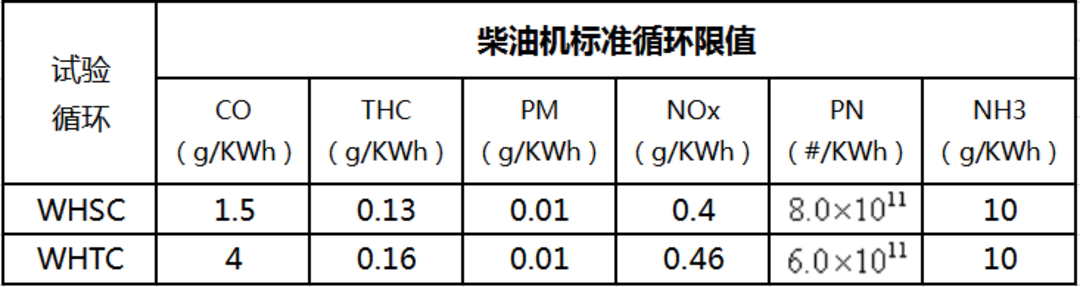

2019年7月1日，《重型柴油車污染物排放限值及測量方法（中國第六階段）》法規正式出臺，通常稱之為“國六”，該法規可以說是目前世界上最嚴格的排放標準之一。2020年7月1日，國六排放法規正式對城市車實施，屆時國六將大范圍普及，所以對于各車企、發動機廠或售后維修是一個不小的挑戰，在設計制造上必須做出相當大的改變。 ? 博世對于國六的策略，重點肯定是跟排放直接相關的后處理上了，上下游氮氧傳感器采用閉環控制，更加精準地控制尿素噴射量。并且在對于PM顆粒物的處理上，博世也下了大功夫，采用DPM+DPF的技術，更加高效地燃燒掉PM顆粒物。 ?“國六”相比于之前的“國四”、“國五”有著更為嚴格的NOx、PM顆粒物等排放限值，并新增了對于粒子數量（PN）與NH3的排放要求。 ? ▲“國六”法規排放物限值表 注：表中WHSC循環為穩態試驗循環，WHTC為瞬態試驗循環。 ?? 上面簡單介紹了一下國六法規和博世在國六階段應用的新技術，那么下面就從傳感器的角度，帶大家具體了解一下，博世在后處理系統中出了哪些改變與創新。 ? 1、?氮氧傳感器 ? 在國四、國五階段，車上只裝一個下游氮氧傳感器，主要作用用來檢測尾氣中的NOx值，而尿素的消耗是一個開環控制形式，跟氮氧傳感器檢測的氮氧值沒有關系。 ? 而在國六階段，博世采用兩個氮氧傳感器，上游氮氧傳感器安裝在DOC前，用于測量發動機原排的NOx含量。這是因?yàn)樵贒OC中，會發生NO轉化為NO2的反應，而氮氧傳感器對于NO很敏感，對NO2則不敏感，為了防止測量不準確，所以將上游氮氧傳感器安裝在DOC上游。 ? 下游氮氧傳感器安裝在排氣管最末端，測量發動機尾氣中NOx含量，同時反饋NOx用來調節尿素噴射量（防止尿素多噴或少噴）實現閉環控制，這也是跟國四、國五階段不同的地方。 ?? 2、PM傳感器 ?? 在國六階段，博世為了嚴格把控排放物，又在排氣管最末端安裝了一個PM傳感器，其作用是檢測排放尾氣中的PM顆粒物，并將相應的信號傳輸給ECU來進行OBD和PM的監控。 ? PM傳感器采用12V/24V供電，其主要部件是由加熱器、基質（包含電極）控制模塊等組成，在傳感器正常工作時，基質上的電極已經加電工作，這時在正負電極之間產生磁場，當有廢氣流過電極時，細小的顆粒物就在磁場力的作用下，被吸附在電機的兩側。 ? 隨著時間的推移，當正負電極間的顆粒物越積越多，正負電極之間被導通。 當正負之間被導通后，正負極之間產生電流，隨著堆積物越來越多，電流也就越來越大，當電流達到某一個閾值時，完成一個檢測循環。檢測循環的時間的長短，可以判定尾氣中碳煙顆粒的濃度。 ? PM 傳感器與氮氧傳感器一樣，也需要待露點釋放后才能工作，當露點釋放且有測試需求時，PM 傳感器先進行加熱再生以燃燒前一個測試循環累計的顆粒物。 ? 3、 壓差傳感器 ?? 壓差傳感器在國四、國五階段已經應用，想必大家也十分熟悉。其安裝在DPF兩端，檢測DPF兩端壓力差，從而判斷DPF是否有堵塞或移除的情況。 ? 在國六階段，博世依然采用的是三線式的壓差傳感器。但是與國五階段不同的是，在博世國六系統中，壓差傳感器并不是用來計算煙度的累計值的，而是對DPF進行故障性檢測。 ? 4、排溫傳感器 ? 對于博世國六的后處理改變，恐怕最大的要數排溫傳感器了，竟然從1個上游排溫傳感器增加到了4個排溫傳感器。究竟為什么加了這么多？這就帶您一探究竟。 ? 首先，我們需要明確它們都裝在哪里？ 測量的是哪里的溫度？ 為什么要安裝T4、T5溫度傳感器？ 這就不得不提到在國六階段，博世采用的一種新系統——DPM+DPF。我們知道，在之前DPF已經在部分輕卡上使用了，但是滿足不了國六的標準，所以博世推出了自己的DPM+DPF技術。 ? ? DPF 主動再生，最重要的限制條件是 DPF 的進口溫度，當進口溫度高于 600℃時，DPF 主動再生就會進行。DPM 的作用就是使 DPF 的進口溫度達到 600℃以上。 ? 溫度提升分為兩個階段： ? 階段一：提升DOC前端溫度。 當溫度小于350~400°C時，發動機通過缸內措施（進氣閥、調節噴油提前角等）將DOC前端溫度提升至350°C左右以充分激活DOC的轉換效率。 ? 階段二：提升進入到?DPF 的廢氣溫度。 當檢測到排氣溫度高于 350-400℃時，DPM 系統在 DOC 上游噴射燃油。噴射的燃油在尾管內和尾氣充分混合以形成充分均勻的分布狀態，混合狀態的燃油在 DOC 尾部 1 燃燒將尾氣溫度加熱至 600℃左右，DPF 捕捉的顆粒物在高溫下燃燒消除。 ? 當Soot值已經達到再生請求條件并且系統無故障時，DOC前端溫度T4＞250°C時，DPM系統就會向排氣管中噴油。T4溫度決定DPM什么時候開始工作，而DPM噴射量也與T4、T5溫度有關。 ? T4_EDC：T4溫度傳感器監測值 T5_EDC：T5溫度傳感器監測值 ? 說完了T4、T5溫度傳感器，下面講講T6和T7。 ? T6和T7是我們所熟悉的上游排溫傳感器和下游排溫傳感器，在國四國五階段已經有應用，其中T6是配備SCR系統的車型必須裝配的傳感器，而T7有些系統會裝配，有些則不會裝配。一般情況下，上游排溫要比下游排溫高20~40°C，所以這些不裝配T7的車型的下游排溫是通過T6測得的上游排溫標定的。 ? 在國六階段，博世采用雙排溫傳感器的形式，兩者協同檢測判斷SCR系統的工作條件（建壓、噴射的起噴/停噴溫度），從而可以更準確的控制計算尿素噴射量。 ? 5、氧傳感器 ??? 在國四、國五階段，氧傳感器應用較少，一般只在部分裝有TVA的車型上有所裝配，而在國六階段，N1類車輛（最大設計總質量不超過3500kg的載貨車輛）會裝配氧傳感器。 ? 氧傳感器安裝在排氣管前端，測量發動機原排放中的氧含量，進而控制燃燒的空燃比和EGR率。 ? 柴油機的燃燒多數工況都是稀燃且空燃比寬泛，廢氣中有一部分空氣并未參入燃燒而隨廢氣排除，這部分未參與燃燒的空氣與廢氣一起直接通過 EGR 計算，導致進入氣缸的有效EGR 率低于期望值，而實際空燃比高于期望值。 為了解決空氣管理系統存在的問題，現將氧傳感器引入，從理論上準確計算柴油機的實際 EGR 率和空燃比，以提高燃燒控制精度，剔除環境的影響，以達到簡化控制的目標，有效控制 NOx 的排放。 ? 轉載自網絡
